USB-C to cud techniki – i nawet dziś wyprzedza swoje czasy. 24 piny umieszczone w maleńkiej wypustce portu USB-C potrafią zdziałać prawdziwe cuda. Jednak aby urządzenia USB-C mogły się ze sobą komunikować, potrzebują mostu: kabla USB-C.
Jeżeli kabel nie obsługuje technologii Power Delivery (PD) lub nie posiada Wymagane są szybkie ścieżki dla ThunderboltNie ma znaczenia, czy Twoje urządzenie mobilne i monitor obsługują tę funkcję; po prostu nie będzie działać. Co gorsza, dostępnych jest mnóstwo kabli USB-C, każdy o zupełnie innych możliwościach – i oczywiście na opakowaniu żadnego z nich nie będzie napisane „słaba jakość”.
Jak więc można się tego dowiedzieć?
Szybkie linki
Co właściwie umożliwia szybkie ładowanie przez USB-C?
Wszystko sprowadza się do jednej szpilki.

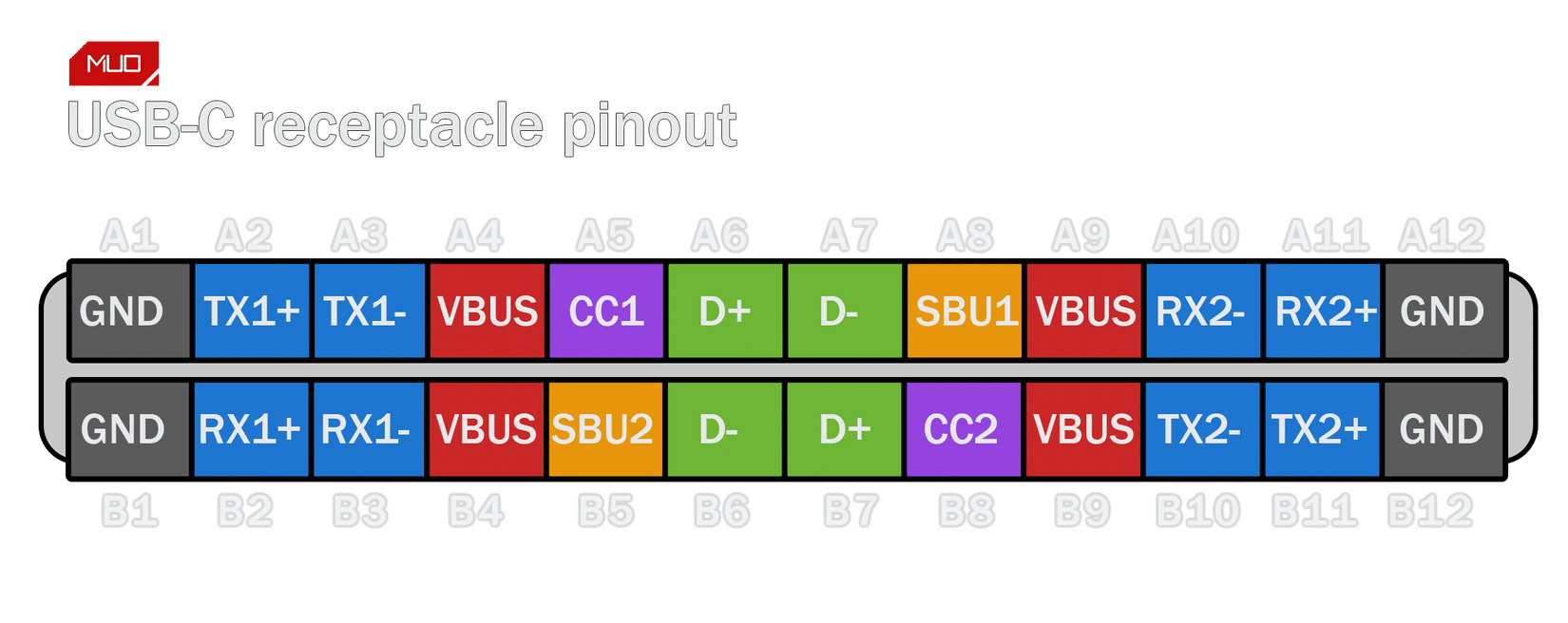

To, co zamierzam wyjaśnić, jest rezultatem mojej dogłębnej analizy pinów USB-C. Nie wiedziałem nawet, że USB-C ma 24 piny, dopóki nie zacząłem tego zgłębiać. Jeśli chcesz uzyskać pełny opis funkcji każdego pinu, O tym pisałem już osobno.Przedstawię kilka kwestii technicznych, zanim przedstawię wnioski — jeśli chcesz poznać tylko wnioski, przewiń stronę w dół.
Jednym z najważniejszych pinów w kablu USB-C jest pin CC. Ten pin odpowiada za negocjacje niskiego poziomu. Określa, które urządzenie jest źródłem zasilania, które odbiornikiem, orientację wtyczki i, co najważniejsze, jakiej technologii ładowania użyć.
Pin CC to tak naprawdę piąty główny przewód w kablu USB-C. Pierwsze cztery przewody to VBUS (pozytywny), GND (Negatywne) i para D+ و D- Do przesyłania danych przez USB 2.0. W rzeczywistości większość nowoczesnych portów USB-C — takich jak ten w urządzeniu mobilnym — jest zimne wylotyZasilanie nie zostanie dostarczone, dopóki pin CC nie poinformuje ładowarki, że urządzenie zostało podłączone.

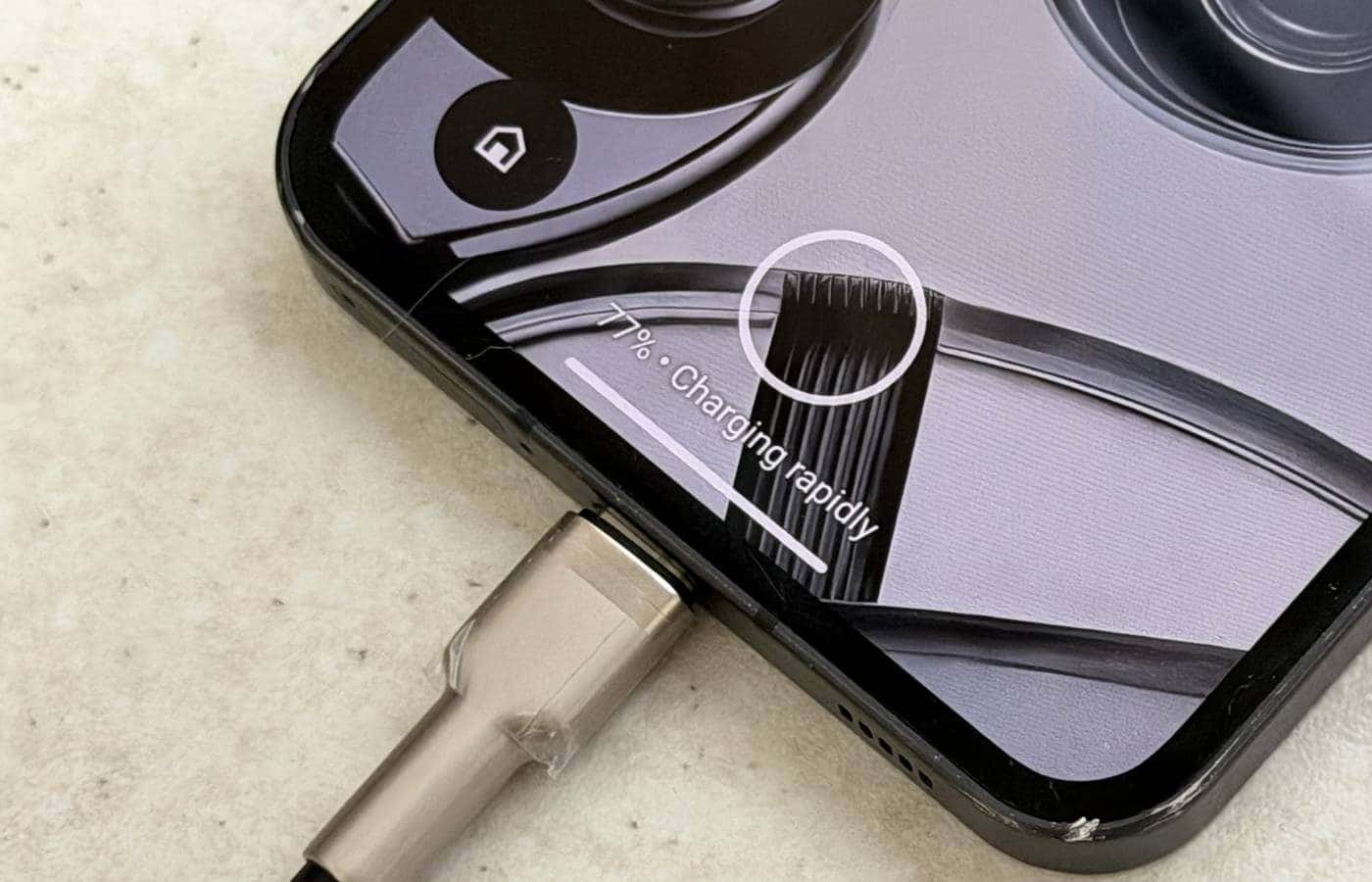

Po podłączeniu ładowarki obsługującej technologię PD do telefonu z funkcją szybkiego ładowania, styki CC w obu urządzeniach negocjują napięcie i prąd. Cała ta komunikacja odbywa się za pośrednictwem przewodu CC wewnątrz kabla. Oznacza to, że wszystkie trzy elementy – ładowarka, urządzenie i kabel – muszą być kompatybilne.
W rzeczywistości większość nowoczesnych portów USB-C – takich jak ten w laptopie – to gniazda pasywne (zimne). Nie dostarczają one zasilania, dopóki pin CC nie poinformuje ładowarki o podłączeniu urządzenia.
Dlaczego USB-A całkowicie przecina łańcuch?
Brakująca szpilka, która zmienia wszystko
Skoro już wiesz o pinie CC, pora omówić USB-A. Jeśli spojrzysz na schematy pinów USB-A, zauważysz kluczowy szczegół: USB-A nie ma pinu CC. Nawet porty USB-A trzeciej generacji w ogóle nie mają pinu CC. Dzieje się tak, ponieważ porty USB-A nie są pasywne (tzw. zimne gniazda) – są zawsze włączone. Jeśli coś podłączysz, zasilanie płynie bez żadnych zakłóceń.
Twój stary kabel USB-A do USB-C nadal będzie ładował telefon, ale bez pinu CC negocjowanie Power Delivery (PD) staje się fizycznie niemożliwe. Nie ma możliwości, aby PD w ogóle się zaczęło. Co prowadzi mnie do nieco niewygodnego wyjaśnienia tytułu: nie zawsze można stwierdzić, czy kabel lub ładowarka będą ładować szybko — ale można stwierdzić, kiedy na pewno nie będą.

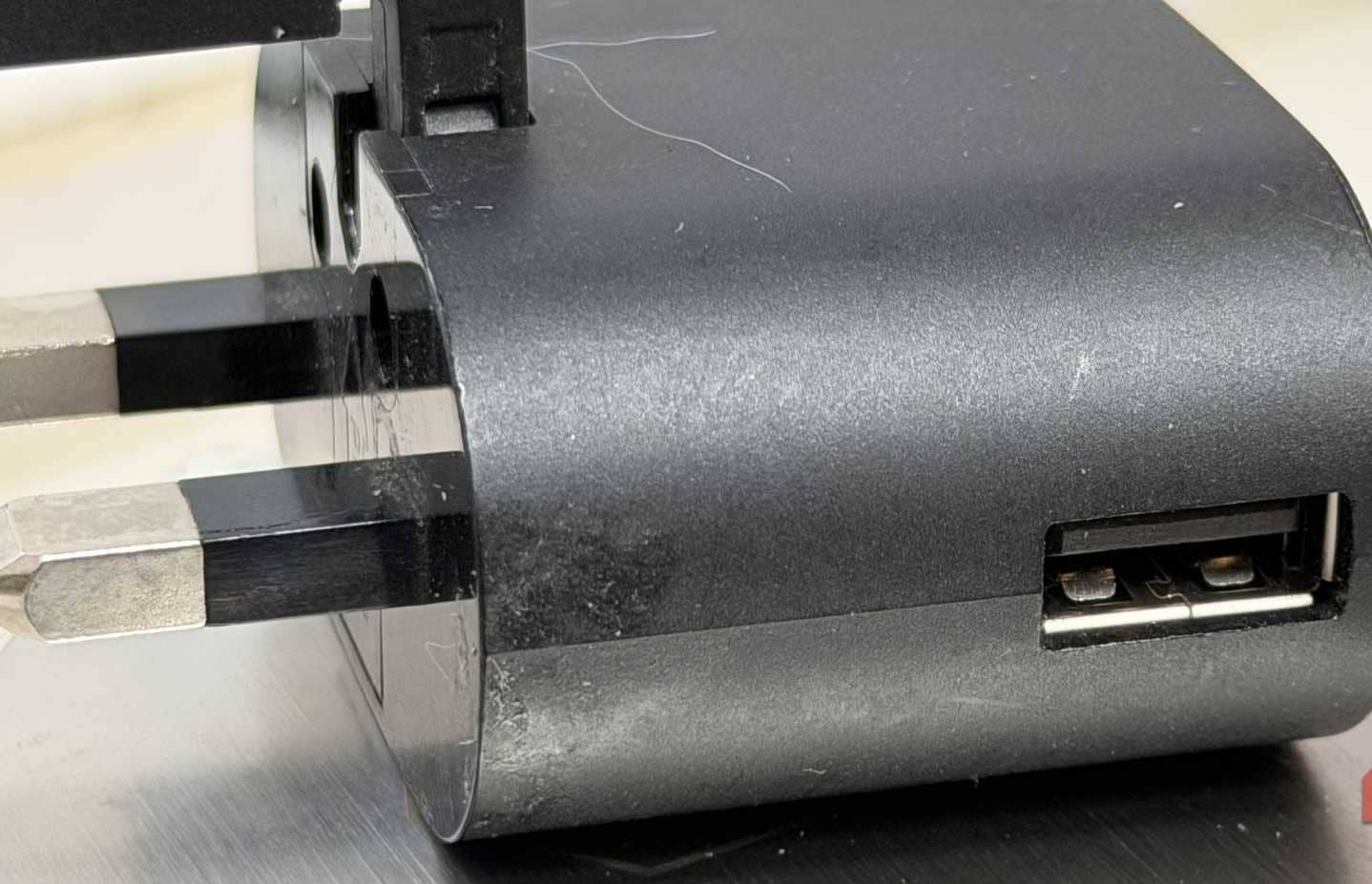

Żaden kabel USB-A do USB-C nie naładuje telefonu szybko za pomocą technologii PD. Jeśli Twój adapter do ładowania ma port USB-A, nie zapewni on prawdziwej mocy.
Żaden kabel USB-A do USB-C nie naładuje telefonu szybko za pomocą technologii PD. Jeśli Twój adapter do ładowania ma port USB-A, nie zapewni on prawdziwej mocy. Nie ma znaczenia, czy na opakowaniu ładowarki podano moc 68 W, czy 100 W. Taka moc nigdy nie dotrze do telefonu przez USB-C PD. Adaptery, Złącza OTGAdaptery USB-A nie pomogą. USB-A nie dysponuje fizycznymi możliwościami dostarczania takiego poziomu mocy przez PD.

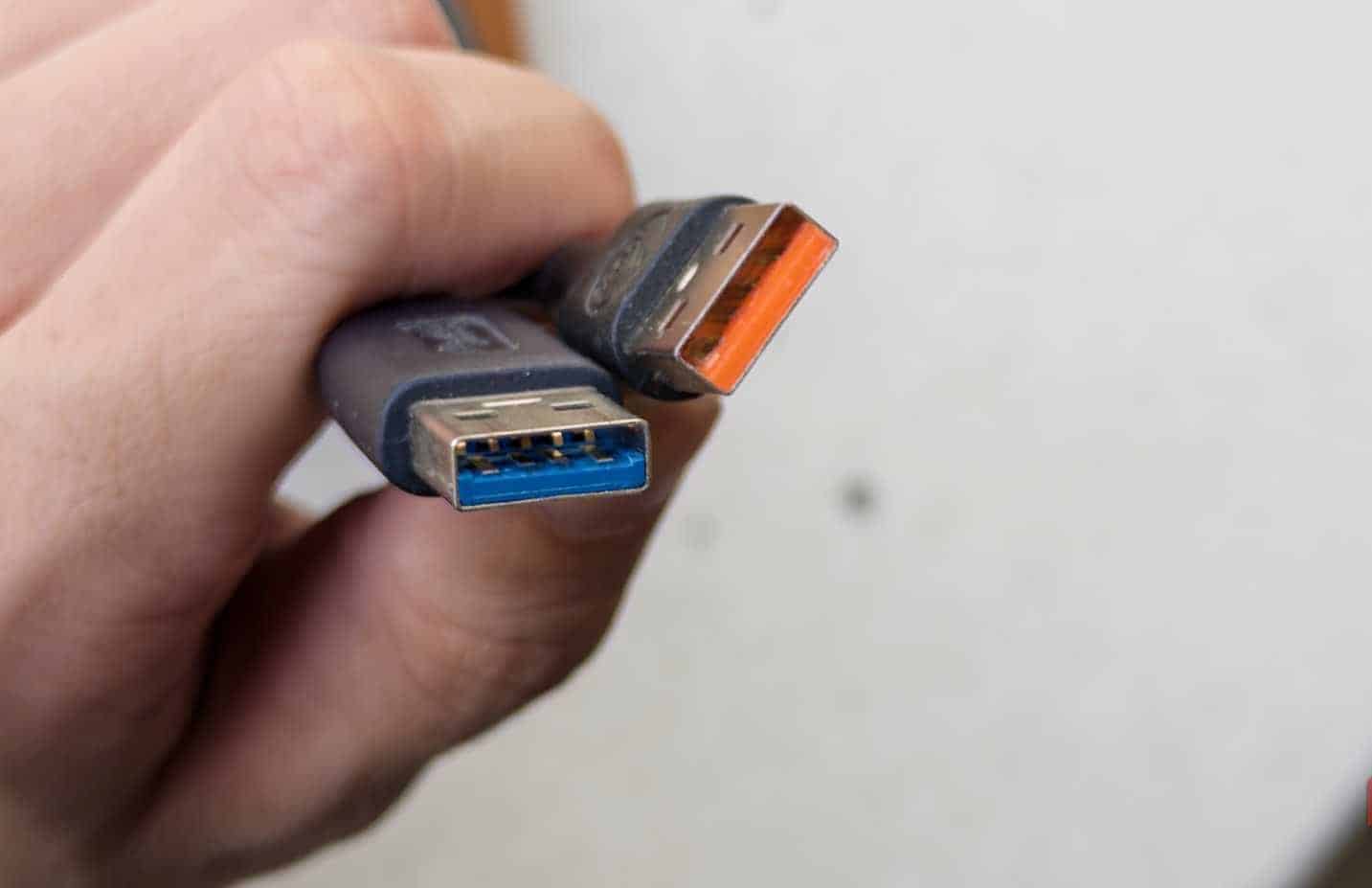

Mówiąc o USB, często myli się dwie różne rzeczy: format (A, B, C) i generację (USB 2.0, 3.0, 3.1 itd.). Format definiuje fizyczny kształt, a generacja definiuje prędkość transmisji danych i możliwości.
USB-A umożliwia szybkie ładowanie
Ale nie tak szybko, ani przez PD
Oczywiście nie oznacza to, że USB-A w ogóle nie obsługuje szybkiego ładowania. Standardowe USB 2.0 nie przekracza 2.5 wata. USB 3.0 osiąga 5 watów, a standardy takie jak BC 1.2 mogą sięgać 7.5 wata. Uniwersalnym „szybkim” standardem dla USB-A jest szybkie ładowanie (Quick Charge, QC), które osiąga około 15–18 watów przy użyciu kabli D+/D-. Jeśli podłączysz urządzenie z systemem Android obsługujące PD do ładowarki USB-A, prawdopodobnie powróci ono do prędkości QC wynoszącej 15 watów, niezależnie od ceny kabla lub ładowarki.
| Standard | Maksymalny wysiłek | Maksymalny prąd | Maksymalna pojemność | Rodzaj negocjacji | Zgodność |
|---|---|---|---|---|---|
| Stary USB 2.0 | 5V | 0.5A | 2.5W | Nie ma | podstawowe minimum |
| Stary USB 3.0 | 5V | 0.9A | 4.5W | Nie ma | Standardowe niebieskie porty USB-A |
| USB BC 1.2 | 5V | 1.5A | 7.5W | Komora pinów danych | Popularne porty ładowania USB-A |
| Jabłko 2.4A | 5V | 2.4A | 12W | Konkretne wysiłki związane z pinami danych | Starsze modele iPhone’ów/iPadów wykorzystujące kable typu A do C |
| Szybkie ładowanie 2.0 | 9V / 12V | 2.0A | 18W | Oddzielne kroki wysiłku | Stare szybkie ładowanie urządzeń z Androidem |
| Szybkie ładowanie 3.0 | 3.6–20 V. | ~ 3.0A | 36W | zmienne kroki wysiłku | Najpopularniejsze „szybkie” adaptery USB-A |
Dla użytkowników iPhone'a sytuacja jest jeszcze gorsza. Apple nie obsługuje protokołu QC. Nowoczesny iPhone podłączony do standardowej ładowarki USB-A często powraca do podstawowej prędkości 5 W.
Jednak zastrzeżone standardy, takie jak OnePlus SuperVOOC czy Xiaomi HyperCharge, mogą dostarczyć 65 W przez USB-A. Osiąga się to poprzez dodanie ukrytego piątego pinu do portu USB-A i użycie specjalistycznego kabla. W takich przypadkach ładowarka, kabel i telefon muszą pochodzić od tej samej marki. Zgubienie tego konkretnego kabla powoduje utratę magicznej mocy 65 W. Miałem ładowarkę Xiaomi USB-A o mocy 68 W, ale ładowała ona mojego Nothing Phone'a powoli, a mojego iPhone'a bardzo powoli. Teraz wiesz dlaczego!
Maksymalna mocWymagania sprzętowe
| Standard | znak towarowy | Typowe konto | Maksymalna moc | Sygnał | Uwagi |
|---|---|---|---|---|---|
| SuperVOOC / Warp | Oppo / OnePlus | 10V / 6.5A | 65W | Port A 5-pinowy + kabel firmowy | |
| HyperCharge | Xiaomi | 11V / 6.1A | 67W | Modyfikacja PD-over-A + kabel o niestandardowej rozdzielczości | |
| SuperCharge | Huawei | 11V / 6A | 66W | Oryginalny kabel o natężeniu 6 amperów (pomarańczowy koniec) | |
| superdarta | Prawdziwy ja | 10V / 6.5A | 65W | Ta sama technologia co SuperVOOC | |
| FlashCharge | Vivo / iQOO | 20V / 6A | 120W | Akumulator dwukomorowy + oryginalny kabel |
Niewygodna rzeczywistość kabli USB-C
I jak uniknąć kłopotów
Wiem, że sytuacja nie jest tak oczywista, jak byśmy chcieli. Chociaż trudno ocenić, czy losowy kabel USB-C jest wysokiej jakości, możesz być pewien, że kabel ani ładowarka USB-A do USB-C prawie nigdy nie zapewnią mocy 65 W (z wyjątkami specyficznymi dla danego producenta).
USB-C to po prostu standard złącza. Specyfikuje 24 piny, ale w rzeczywistości nie wymaga ich podłączenia. Wiele tanich kabli USB-C łączy tylko minimalną liczbę pinów. Dobra wiadomość jest taka, że do ładowania 65 W potrzebne są tylko pięć podstawowych przewodów: dodatni, ujemny, danych i CC.

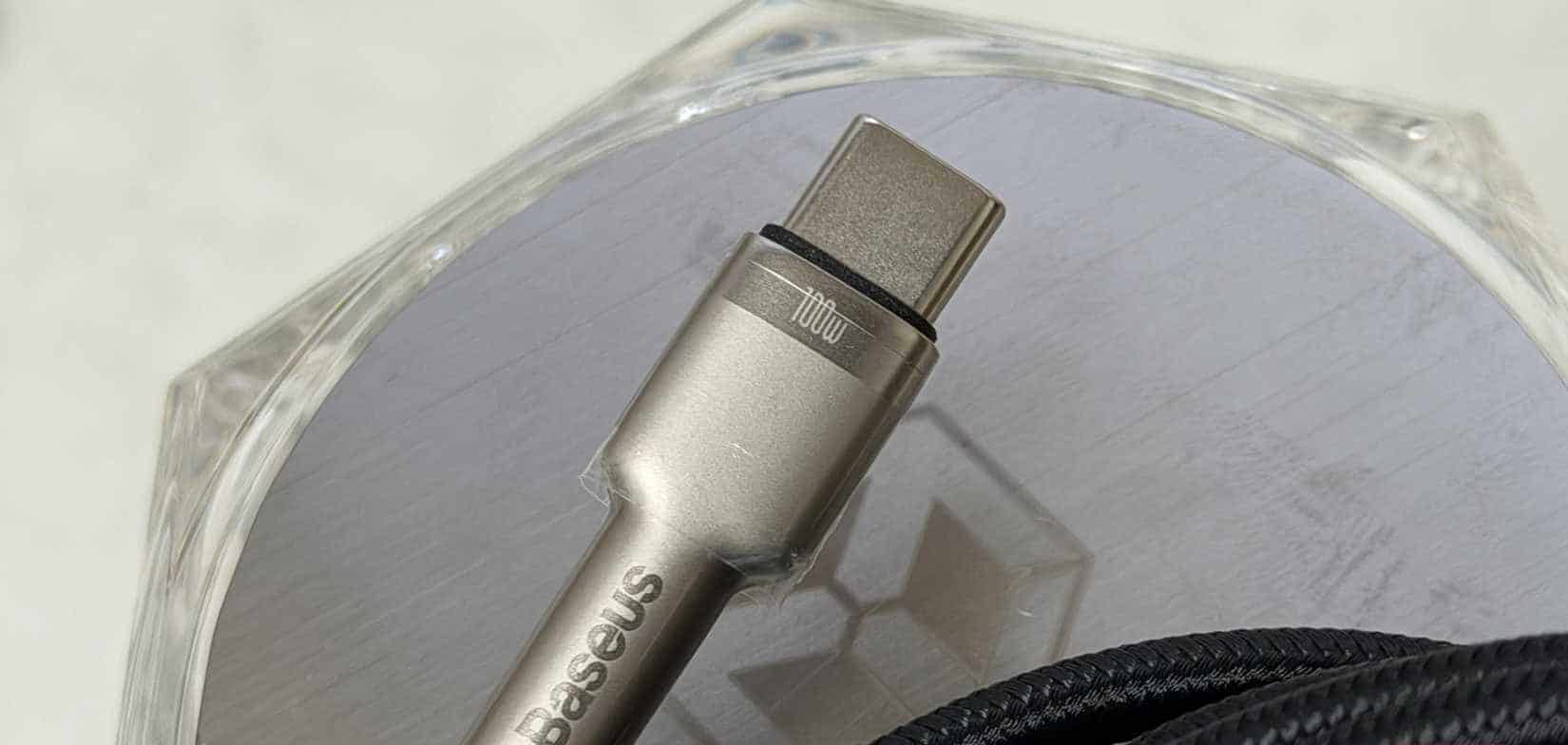

Po przekroczeniu 60 watów zasady się zmieniają. 100 watów to ogromna moc. Aby kabel się nie stopił, musi on udowodnić swoją zdolność do obsługi takiej mocy. Dlatego kable USB-C o dużej mocy zawierają układ scalony. e-znacznikTen układ scalony określa możliwości kabla podczas negocjacji. Tylko kable zaprojektowane dla tej konkretnej mocy wyjściowej – i zazwyczaj tylko renomowanych marek – będą wyposażone w ten układ. Nawet jeśli na opakowaniu podano, że obsługuje on moc 100 watów, nie da się tego łatwo zweryfikować, patrząc na niego.
Jedna zasada, dzięki której unikniesz powolnego ładowania na zawsze
Jeśli chcesz uzyskać najlepszą wydajność, zasada jest prosta: Unikaj USB-ANie kupuj adaptera do ładowania USB-A ani kabli USB-A do USB-C do urządzeń o dużym poborze mocy. Trzymaj się kompletnego ekosystemu USB-C – zarówno ładowarek, jak i kabli – i szukaj renomowanych marek, które certyfikują swoje chipy E-marker. USB-A po prostu nie jest kompatybilne z technologią Power Delivery.
